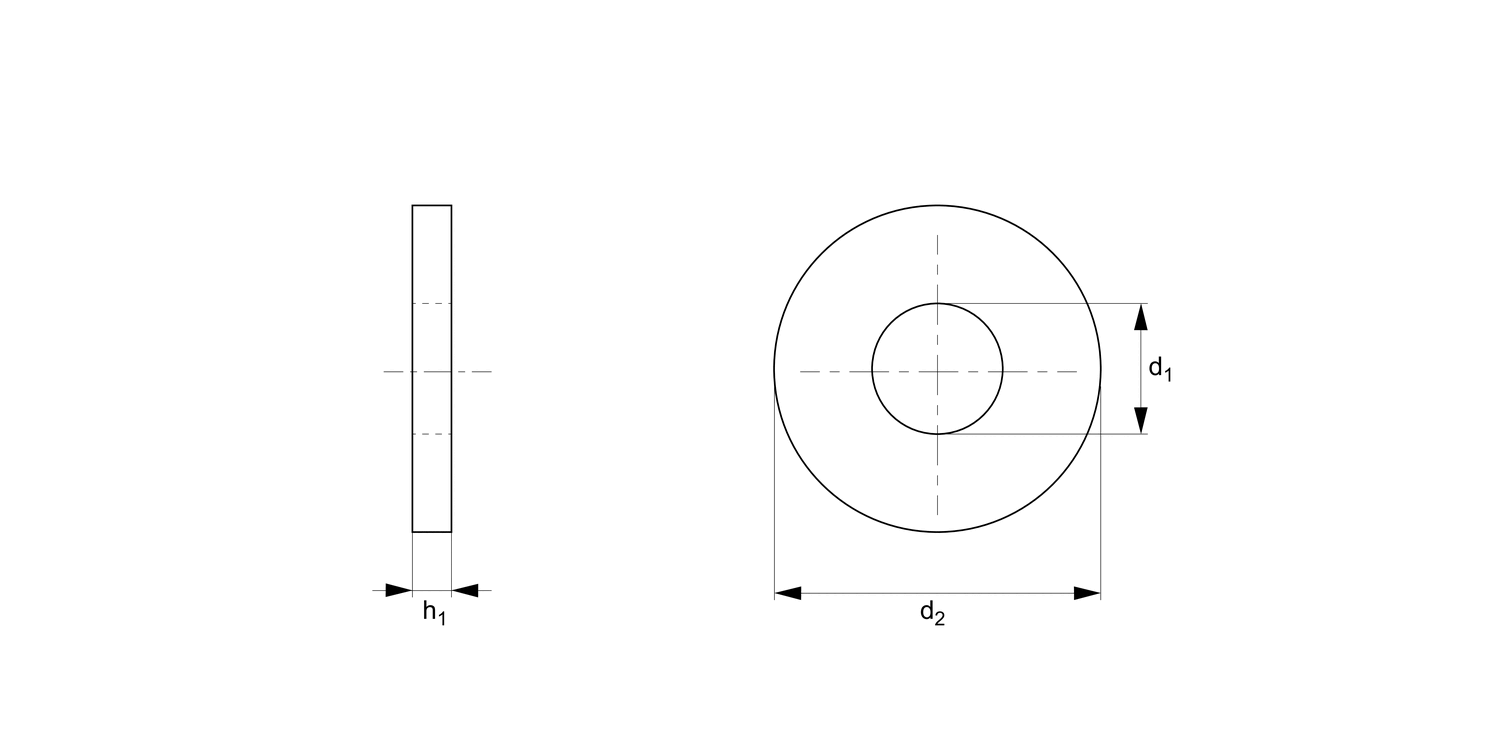

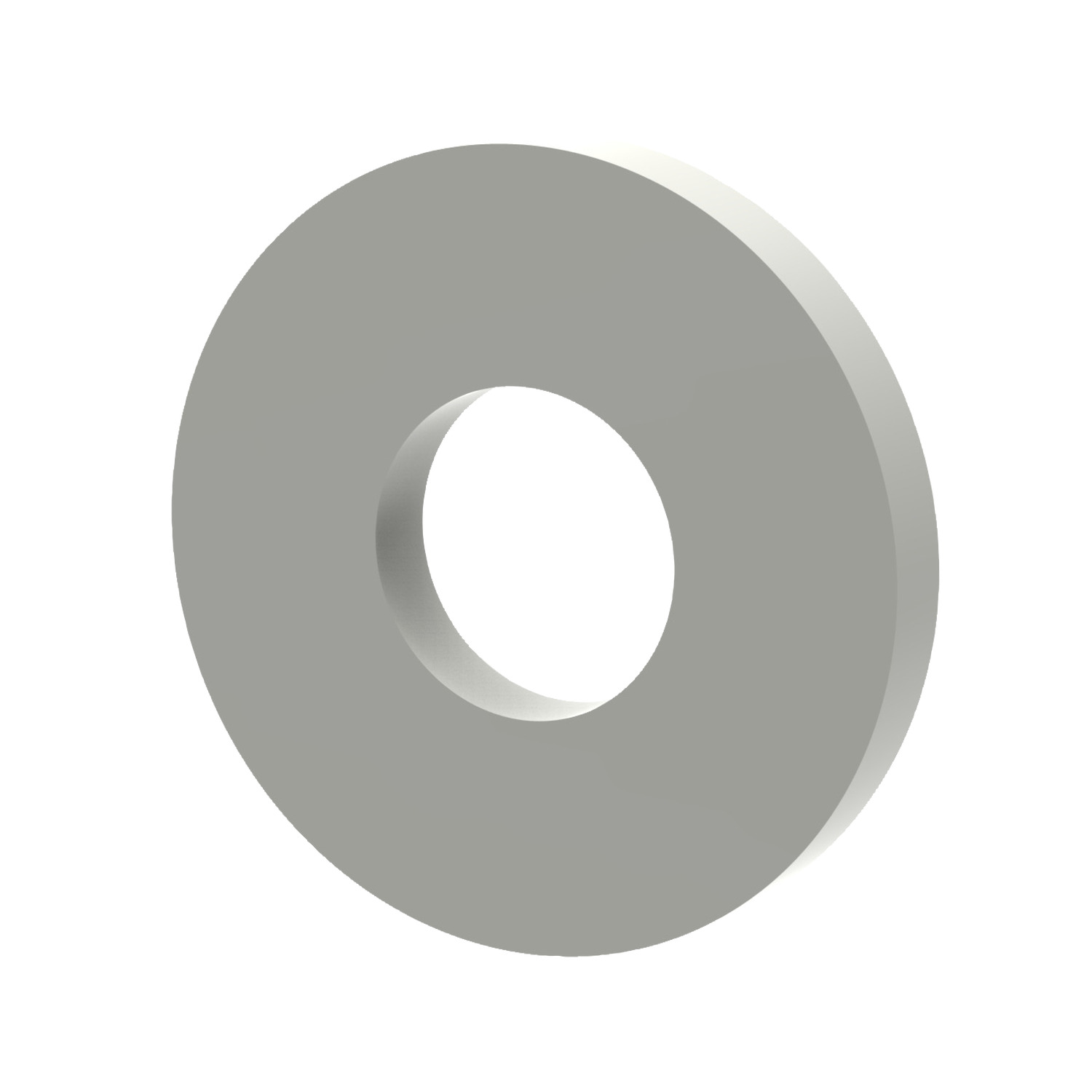

N0403.12N.1 Nylon Flat Washers
DIN 125 A, Material: Nylon
Data Table
Order No. | For thread | d1 | d2 | h | Price/stock |
---|---|---|---|---|---|
12N.016.0040.N | M1,6 | 1.7 | 4.0 | 0.3 | |
12N.017.0045.N | M1,7 | 1.8 | 4.5 | 0.3 | |
12N.020.0050.N | M 2 | 2.2 | 5.0 | 0.3 | |
12N.023.0060.N | M2,3 | 2.5 | 6.0 | 0.5 | |
12N.025.0060.N | M2,5 | 2.7 | 6.0 | 0.5 | |
12N.026.0060.N | M2,6 | 2.8 | 7.0 | 0.5 | |
12N.030.0070.N | M 3 | 3.2 | 7.0 | 0.5 | |
12N.035.0080.N | M3,5 | 3.7 | 8.0 | 0.8 | |
12N.040.0090.N | M 4 | 4.3 | 9.0 | 0.8 | |
12N.050.0100.N | M 5 | 5.3 | 10.0 | 1.0 | |
12N.060.0120.N | M 6 | 6.4 | 12.0 | 1.6 | |
12N.070.0140.N | M 7 | 7.4 | 14.0 | 1.6 | |
12N.080.0160.N | M 8 | 8.4 | 16.0 | 1.6 | |
12N.100.0200.N | M10 | 10.5 | 20.0 | 2.0 | |
12N.120.0240.N | M12 | 13.0 | 24.0 | 2.5 | |
12N.140.0280.N | M14 | 15.0 | 28.0 | 2.5 | |
12N.160.0300.N | M16 | 17.0 | 30.0 | 3.0 | |
12N.180.0340.N | M18 | 19.0 | 34.0 | 3.0 | |
12N.200.0370.N | M20 | 21.0 | 37.0 | 3.0 | |
12N.220.0390.N | M22 | 23.0 | 39.0 | 3.0 | |
12N.240.0440.N | M24 | 25.0 | 44.0 | 4.0 | |
12N.260.0500.N | M26 | 27.0 | 50.0 | 4.0 | |
12N.270.0500.N | M27 | 28.0 | 50.0 | 4.0 | |
12N.280.0500.N | M28 | 29.0 | 50.0 | 4.0 | |
12N.300.0560.N | M30 | 31.0 | 56.0 | 4.0 | |
12N.320.0600.N | M32 | 33.0 | 60.0 | 5.0 | |
12N.330.0600.N | M33 | 34.0 | 60.0 | 5.0 | |
12N.350.0660.N | M35 | 36.0 | 66.0 | 5.0 | |
12N.360.0660.N | M36 | 37.0 | 66.0 | 5.0 | |
12N.390.0720.N | M39 | 40.0 | 72.0 | 6.0 | |
12N.400.0720.N | M40 | 41.0 | 72.0 | 6.0 |
Technical & Application
Material
Nylon 66 (PA 6/66), natural white.
Technical Notes
DIN standards were created for metal parts, the dimensions of our plastic DIN equivalents are close to the norm but do not follow the strict tolerances typically relevant to metal parts.
Many nylon parts are available in dyed black, this subject to a minimum value and process charge, please contact us for further details.
Dyed black parts are not long term UV stable for UV protective. Nylon parts offer good electrical insulation, is resistant to corrosion and most dilute acids.
Nylon protects work surfaces and absorbs shocks and vibrations.
Prices/Stock
Order No. | In stock | Bal. | Qty | Price/unit | Qty | Price/unit | Qty | Price/unit | Qty | Price/unit |
---|---|---|---|---|---|---|---|---|---|---|
12N.016.0040.N | 4994 | 10-14 days | 1-9999 | £ 6.00/100 | 10000-14999 | £ 5.40/100 | 15000-22499 | £ 5.10/100 | 22500+ | £ 4.80/100 |
12N.017.0045.N | 0 | 10-14 days | 1-9999 | -/100 | 10000-14999 | -/100 | 15000-22499 | -/100 | 22500+ | -/100 |
12N.020.0050.N | 0 | 1+ | £ 0.00 | Qty | Price/unit | Qty | Price/unit | Qty | Price/unit | |
12N.023.0060.N | 0 | 10-14 days | 1-9999 | -/100 | 10000-14999 | -/100 | 15000-22499 | -/100 | 22500+ | -/100 |
12N.025.0060.N | 60000 | 10-14 days | 1-9999 | £ 1.00/100 | 10000-14999 | £ 0.90/100 | 15000-22499 | £ 0.85/100 | 22500+ | £ 0.80/100 |
12N.026.0060.N | 0 | 1+ | £ 0.00 | Qty | Price/unit | Qty | Price/unit | Qty | Price/unit | |
12N.030.0070.N | 180697 | Pls Call | 1-9999 | £ 1.00/100 | 10000-14999 | £ 0.90/100 | 15000-22499 | £ 0.85/100 | 22500+ | £ 0.80/100 |
12N.035.0080.N | 5400 | 10-14 days | 1-9999 | £ 2.00/100 | 10000-14999 | £ 1.80/100 | 15000-22499 | £ 1.70/100 | 22500+ | £ 1.60/100 |
12N.040.0090.N | 355451 | 21 days | 1-9999 | £ 2.00/100 | 10000-14999 | £ 1.80/100 | 15000-22499 | £ 1.70/100 | 22500+ | £ 1.60/100 |
12N.050.0100.N | 187197 | 10-14 days | 1-9999 | £ 3.00/100 | 10000-14999 | £ 2.70/100 | 15000-22499 | £ 2.55/100 | 22500+ | £ 2.40/100 |
12N.060.0120.N | 171163 | 10-14 days | 1-9999 | £ 2.00/100 | 10000-14999 | £ 1.80/100 | 15000-22499 | £ 1.70/100 | 22500+ | £ 1.60/100 |
12N.070.0140.N | 2612 | 10-14 days | 1-9999 | £ 4.00/100 | 10000-14999 | £ 3.60/100 | 15000-22499 | £ 3.40/100 | 22500+ | £ 3.20/100 |
12N.080.0160.N | 93737 | 10-14 days | 1-9999 | £ 2.00/100 | 10000-14999 | £ 1.80/100 | 15000-22499 | £ 1.70/100 | 22500+ | £ 1.60/100 |
12N.100.0200.N | 64545 | 10-14 days | 1-9999 | £ 4.00/100 | 10000-14999 | £ 3.60/100 | 15000-22499 | £ 3.40/100 | 22500+ | £ 3.20/100 |
12N.120.0240.N | 11589 | 10-14 days | 1-4999 | £ 4.50/100 | 5000-7499 | £ 4.05/100 | 7500-11249 | £ 3.83/100 | 11250+ | £ 3.60/100 |
12N.140.0280.N | 242 | 10-14 days | 1-9999 | £ 10.00/100 | 10000-14999 | £ 9.00/100 | 15000-22499 | £ 8.50/100 | 22500+ | £ 8.00/100 |
12N.160.0300.N | 3485 | 10-14 days | 1-1999 | £ 8.00/100 | 2000-2999 | £ 7.20/100 | 3000-4499 | £ 6.80/100 | 4500+ | £ 6.40/100 |
12N.180.0340.N | 480 | 10-14 days | 1-9999 | £ 0.15 | 10000-14999 | £ 0.14 | 15000-22499 | £ 0.13 | 22500+ | £ 0.12 |
12N.200.0370.N | 2955 | Pls Call | 1-9999 | £ 11.00/100 | 10000-14999 | £ 9.90/100 | 15000-22499 | £ 9.35/100 | 22500+ | £ 8.80/100 |
12N.220.0390.N | 0 | 21 days | 1-499 | £ 33.00/100 | 500-749 | £ 29.70/100 | 750-1124 | £ 28.05/100 | 1125+ | £ 26.40/100 |
12N.240.0440.N | 766 | Pls Call | 1-999 | £ 0.22 | 1000-1499 | £ 0.20 | 1500-2249 | £ 0.19 | 2250+ | £ 0.18 |
12N.260.0500.N | 0 | 1+ | £ 0.00 | Qty | Price/unit | Qty | Price/unit | Qty | Price/unit | |
12N.270.0500.N | 1017 | 10-14 days | 1-9999 | £ 0.33 | 10000-14999 | £ 0.30 | 15000-22499 | £ 0.28 | 22500+ | £ 0.26 |
12N.280.0500.N | 0 | 10-14 days | 1-9999 | -/100 | 10000-14999 | -/100 | 15000-22499 | -/100 | 22500+ | -/100 |
12N.300.0560.N | 295 | 21 days | 1-9999 | £ 69.00/100 | 10000-14999 | £ 62.10/100 | 15000-22499 | £ 58.65/100 | 22500+ | £ 55.20/100 |
12N.320.0600.N | 200 | Pls Call | 1-9999 | £ 49.00/100 | 10000-14999 | £ 44.10/100 | 15000-22499 | £ 41.65/100 | 22500+ | £ 39.20/100 |
12N.330.0600.N | 241 | 10-14 days | 1-9999 | £ 101.00/100 | 10000-14999 | £ 90.90/100 | 15000-22499 | £ 85.85/100 | 22500+ | £ 80.80/100 |
12N.350.0660.N | 0 | 10-14 days | 1-9999 | -/100 | 10000-14999 | -/100 | 15000-22499 | -/100 | 22500+ | -/100 |
12N.360.0660.N | 254 | Pls Call | 1-999 | £ 78.00/100 | 1000-1499 | £ 70.20/100 | 1500-2249 | £ 66.30/100 | 2250+ | £ 62.40/100 |
12N.390.0720.N | 0 | 10-14 days | 1-9999 | £ 91.00/100 | 10000-14999 | £ 81.90/100 | 15000-22499 | £ 77.35/100 | 22500+ | £ 72.80/100 |
12N.400.0720.N | 125 | 10-14 days | 1-9999 | £ 80.00/100 | 10000-14999 | £ 72.00/100 | 15000-22499 | £ 68.00/100 | 22500+ | £ 64.00/100 |
Prices exclude VAT
